HTL-92Y
Konstrukce
• snadná manipulace, prostorný pracovní prostor s velkým otvorem dveří
• robustní litinová základna stroje s velkou hmotností
• šikmá lože, vysokorychlostní CNC soustruh
• vertikální lože, CNC soustruh s osou Y

Pracovní prostor
• doporučený průměr sklíčidla 12"
• max. točný průměr nad ložem: 600 [mm]
• max. točný průměr nad supportem: 470 [mm]
• vzdálenost mezi hroty: 1250 [mm]

• typ vedení - vodící kolejnice
• X pojezd: 305 [mm]
• X/Z rychloposuv: 24 / 24 [m/min.]
• Z pojezd: 1250 [mm]
• Y pojezd: ±55 [mm]
• posuvná kovová ochrana na všech vedeních
• kluzný systém a kuličkové šrouby s centrálním mazáním
• kalené a broušené vedení, kluzný povrch chráněn TURCITem
• broušené, vysoce přesné kuličkové šrouby s dvojitou maticí
• přímé spojení mezi servomotorem, uložení v ložiscích na obou koncích

Sklíčidlo
• elektricky ovládané sklíčidlo nebo kleštiny

Nástroje a zásobník
• max. otáčky nástroje: 5000 [ot./min.]
• počet nástrojových pozic: 12
• počet rotačních nástrojů (volitelně): 12
• max. výkon nástrojového motoru: 5,5 [kW]
• držák nástrojů: 12 (VD140 / BMT65)

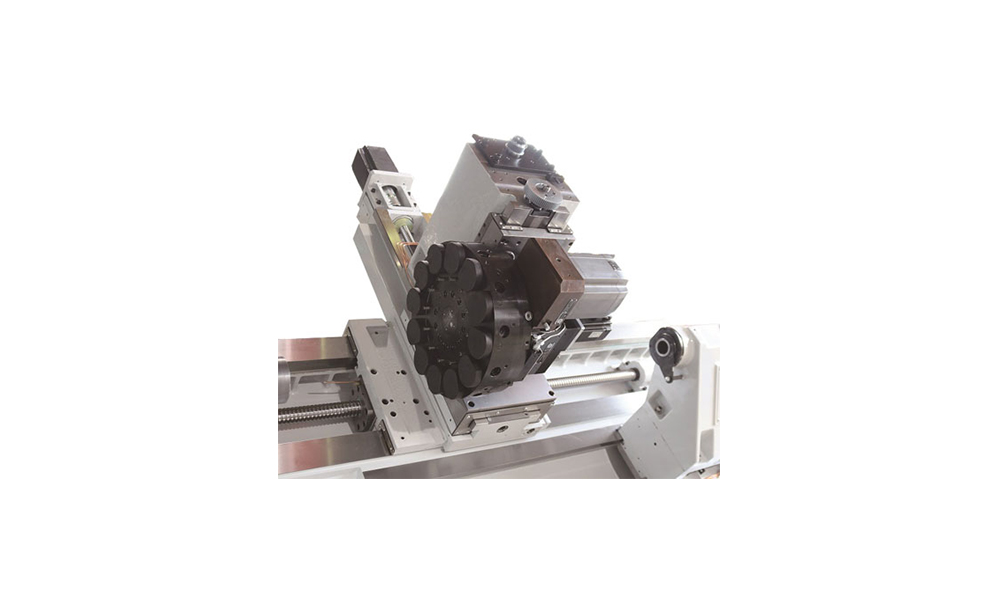

• servo revolverový zásobník pro radiální rotační nástroje
• servo revolverový zásobník pro axiální rotační nástroje

Koník
• vnitřní kužel MT5
• průměr / zdvih pinoly: 90 / 120 [mm]
• pinola / koník: strojní ovládání
• elektricky ovládaný a pozicovaný koník

Instalace
• elektrické připojení 3x400 VAC
• rozměry stroje: 3515 (+1100) x 1846 x 2016 [mm]
• hmotnost stroje: 7200 [kg]

Vřeteno
• chlazené vzduchem
• Přepínatelné rozsahy: 1
• vřeteno A2-8
• max. otáčky: 2500 [ot./min.]
• vrtací průměr vřetenem: 105 [mm]
• průchozí průměr vřetenem: 90 [mm]
• ložiska vřeteníku / vřetena s trvanlivým mazacím tukem
• řemenem poháněné vřeteno

Řízení a elektronika
• NCT 304/15" dotyková obrazovka
• zabudovaný závěsný panel
• HEIDENHEIN absolutní odměřování
• decelerace vřetene pomocí rekuperace
Možnosti a volitelná příslušenství
• myNCT grafické programování
• CAD-CAM software
• kvadratická akcelerace pro vřeteno a motory os
• chybové hlášky přes SMS
• vypnutí stroje z programu
• trojbarevná světelná kontrolka
• green technology
• pomocné výstupy ovládané M funkcemi
• NCT simulator
• vzdálený přístup
• přenosné ruční ovládání
• otočný ovládací panel
• vedení nebo posouvání tyčí, tyčový podavač
• řetězový dopravník třísek
• chladící medium tělesem nástroje
• programově nastavitelný tlak chladící kapaliny
• odlučovač oleje
• vzduchové chlazení tělesem nástroje
• odlučovač mlhy
• automatický posuv dveří
• rozhraní pro robota
• elektricky ovládané sklíčidlo s rychlou výměnou čelistí
• chytač obrobků
• zvýšený výkon vřetene
• zvýšený točivý moment nástrojů
• zvýšená přesnost polohování vřetene HEIDENHAIN enkodéry
• zvýšená přesnost polohování os HEIDENHAIN pravítky
• zvětšený rozměr sklíčidla
• nožní pedál pro sklíčídlo a koníka
• elektricky ovládaný koník
• externí osvětlení pracovního prostoru
• připojení pro vzduchovou pistoli
• zvýšený výkon vřetene
• dotyková sonda (manuální / automatická)
• infra dotyková sonda obrobků
• VDI nástrojový disk
• revolverový zásobník pro 16 pozic
• radiální revolverová hlava s BMT nástroji
• radiální revolverová hlava s BMT nástroji, 24 pozic
• elektricky ovládané upínací kleštiny
• vyrovnávací podložky a šrouby
• osvětlení stroje
• elektricky ovládané sklíčidlo
• servo revolverový zásobník pro axiální, rotační nástroje
• Y osa
