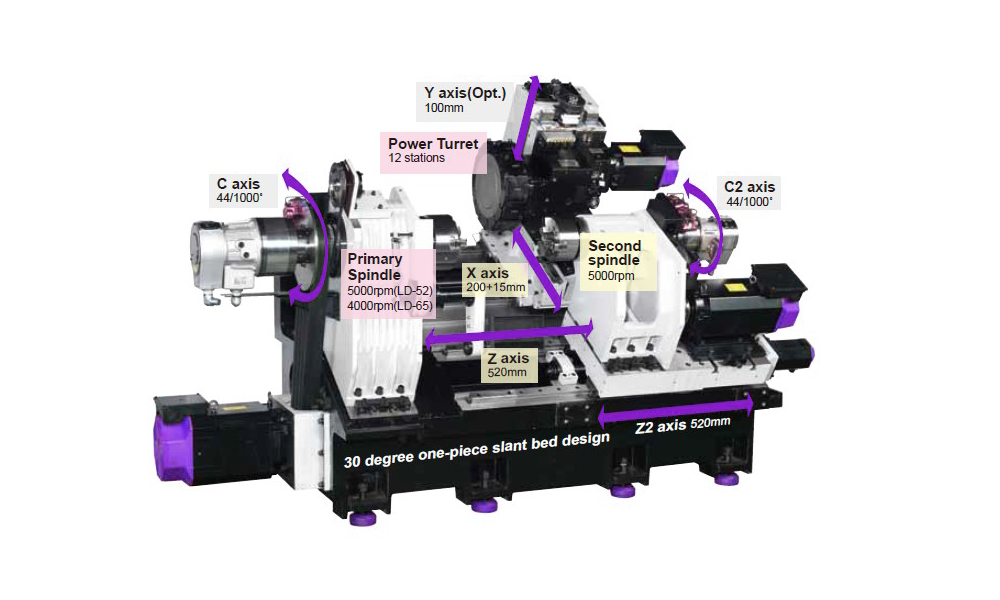

Konstrukce
• litinová lože a kluzná vedení
• snadná manipulace, prostorný pracovní prostor s velkým otvorem dveří
• šikmá lože, vysokorychlostní CNC soustruh
• protivřeteno s C osou
• vertikální lože, CNC soustruh s osou Y
Pracovní prostor
• doporučený průměr sklíčídla 8"
• max. točný průměr nad ložem: 650 [mm]
• max. točný průměr nad supportem: 380 [mm]
• max. obráběný průměr: 380 [mm]
• max obráběná délka: 520 [mm]
• X pojezd: 200 [mm]
• Z pojezd: 520 / 1020 [mm]
• Y pojezd: ±50 [mm]
• W zdvih / posuv: 520 / 1020 [mm]
• X/Z posuv: 215 / 520 [mm]
• X/Z/Y/W posuv: 215 / 520 / 100 / 520 [m/min.]
• X/Z/Y/W rychloposuv: 24 / 24 / 6 / 24 [m/min.]
• lineární vedení na všech osách
• posuvná kovová ochrana na všech vedeních
• kluzný systém a kuličkové šrouby s centrálním mazáním
• broušené, vysoce přesné kuličkové šrouby s dvojitou maticí
• přímé spojení mezi servomotorem, uložení v ložiscích na obou koncích
Sklíčidlo
• elektricky ovládané sklíčidlo nebo kleštiny
Nástroje a zásobník
• revolverový zásobník nástrojů
• počet nástrojových pozic: 12
• držák nástrojů: BMT-55
• počet rotačních nástrojů: 12
• max. otáčky nástroje: 6000 [ot./min.]
• max. výkon nástrojového motoru: 3,75 [kW]
• revolverová hlava s BMT nástroji
Koník
• elektricky nebo manuálně pozicovaný koník
Instalace
• rozměry stroje: 3500 x 3985 x 1950 [mm]
• hmotnost stroje: 5000 [kg]
Vřeteno
• chlazené vzduchem
• výkon vřetene: 11 / 15 [kW]
• Přepínatelné rozsahy: 1
• vřeteno A2-6
• průchozí průměr vřetenem: 52 [mm]
• max. otáčky: 5000 [ot./min.]
• ložiska vřeteníku / vřetena s trvanlivým mazacím tukem
• řemenem poháněné vřeteno
Protivřeteno
• doporučený typ/průměr sklíčidla protivřetene: A2-5 / 6" [mm]
• max. otáčky: 5000 [ot./min.]
• výkon motoru: 7,5/11 [kW]
Řízení a elektronika
• NCT 304/15" dotyková obrazovka
• zabudovaný závěsný panel
• decelerace vřetene pomocí rekuperace
• dvoukanálové ovládání
Možnosti a volitelná příslušenství
• myNCT grafické programování
• CAD-CAM software
• kvadratická akcelerace pro vřeteno a motory os
• vypnutí stroje z programu
• trojbarevná světelná kontrolka
• green technology
• NCT simulator
• vzdálený přístup
• přenosné ruční ovládání
• řetězový dopravník třísek
• chladící medium tělesem nástroje
• programově nastavitelný tlak chladící kapaliny
• odlučovač oleje
• odlučovač mlhy
• automatický posuv dveří
• rozhraní pro robota
• chytač obrobků a dopravník
• dotyková sonda (manuální / automatická)
• infra dotyková sonda obrobků
• elektricky ovládané upínací kleštiny
• vyrovnávací podložky a šrouby
• osvětlení stroje
• zcela uzavřený pracovní prostor
• elektricky ovládané sklíčidlo
• servo revolverový zásobník nástrojů, nastavitelná rychlost výměny
• C osa
• protivřeteno
• Y osa
