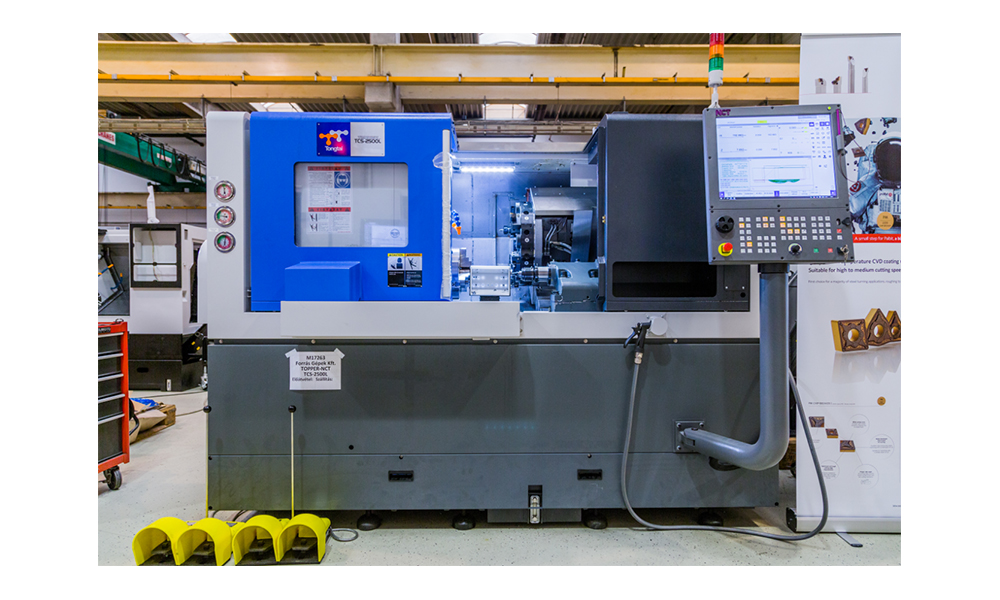

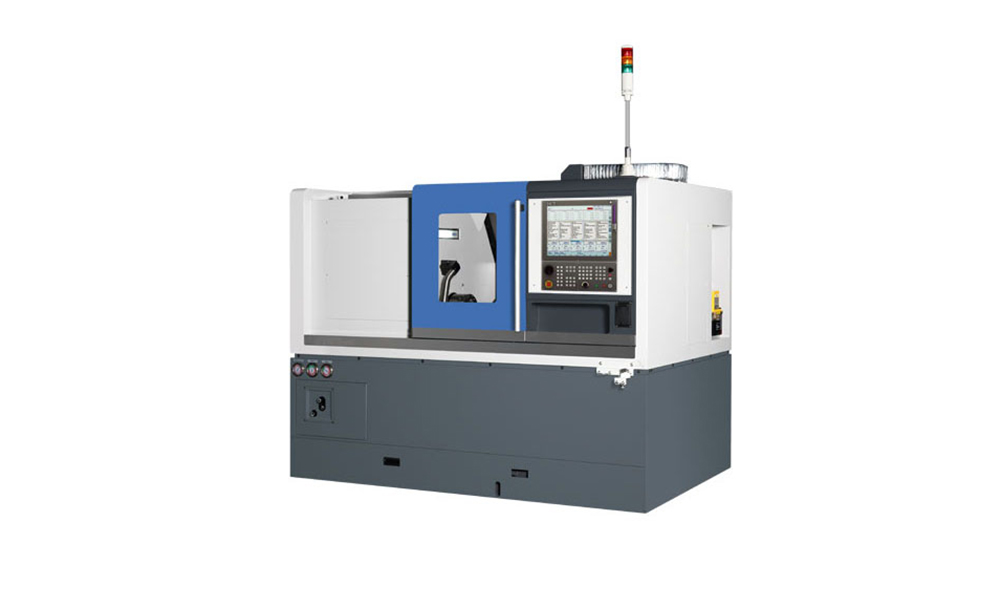

Konstrukce
• litinová lože a kluzná vedení
• snadná manipulace, prostorný pracovní prostor s velkým otvorem dveří
• šikmá lože, vysokorychlostní CNC soustruh

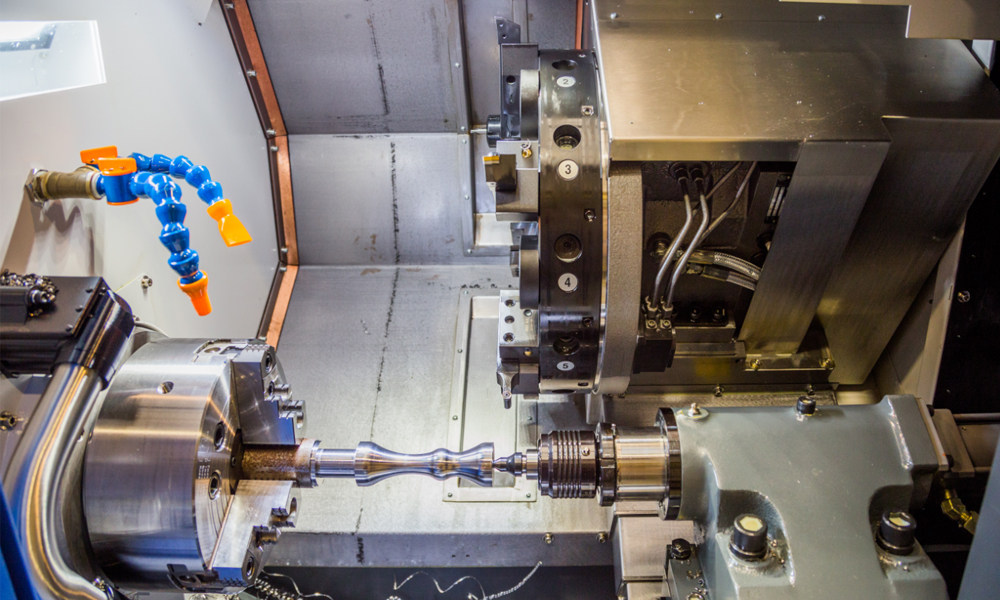

Pracovní prostor
• doporučený průměr sklíčidla 6"
• max. točný průměr nad ložem: 520 [mm]
• max. točný průměr nad supportem: 320 [mm]
• max. obráběný průměr: 320 [mm]
• max obráběná délka: 400 [mm]
• max obráběná délka (volitelně): 280/300 [mm]
• Z pojezd: 400 [mm]
• X pojezd: 170 / 200 [mm]
• X/Z rychloposuv: 30 / 30 [m/min.]
• posuvná kovová ochrana na všech vedeních
• kluzný systém a kuličkové šrouby s centrálním mazáním
• přímé spojení mezi servomotorem, uložení v ložiscích na obou koncích
• precizní kuličkové (volitelně válečkové) lineární vedení na všech osách

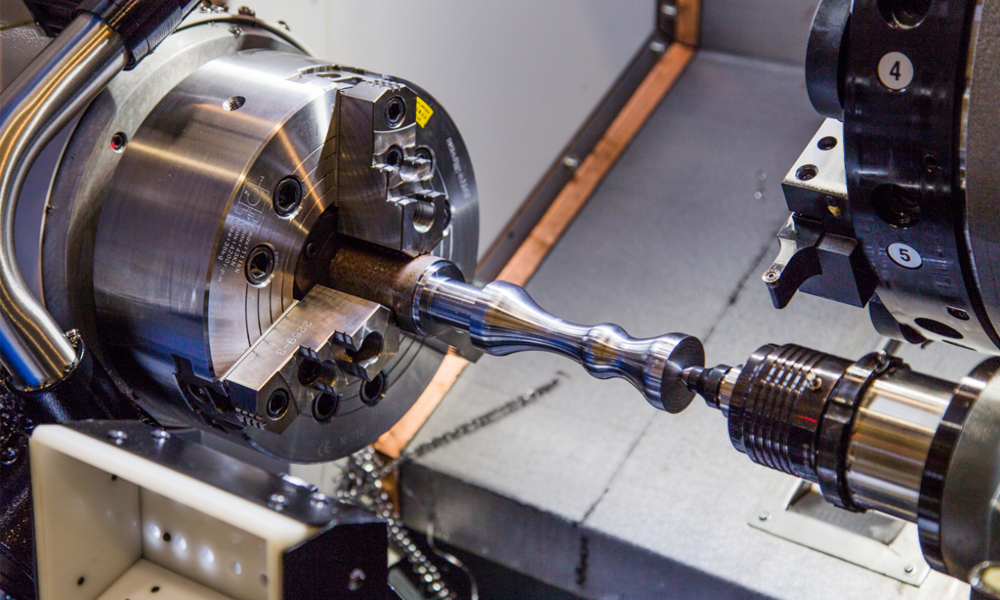

Sklíčidlo
• elektricky ovládané sklíčidlo nebo kleštiny
Nástroje a zásobník
• revolverový zásobník nástrojů
• počet nástrojových pozic: 12
• počet nástrojových pozic (volitelně): 8 / 16
• držák nástrojů: Taiwan / VDI30 / VDI40 / BMT65
• čas výměny nástroje: 0,8 sekundy
• počet rotačních nástrojů (volitelně): 12/16
• servo revolverový zásobník pro axiální, radiální statické nebo rotační nástroje

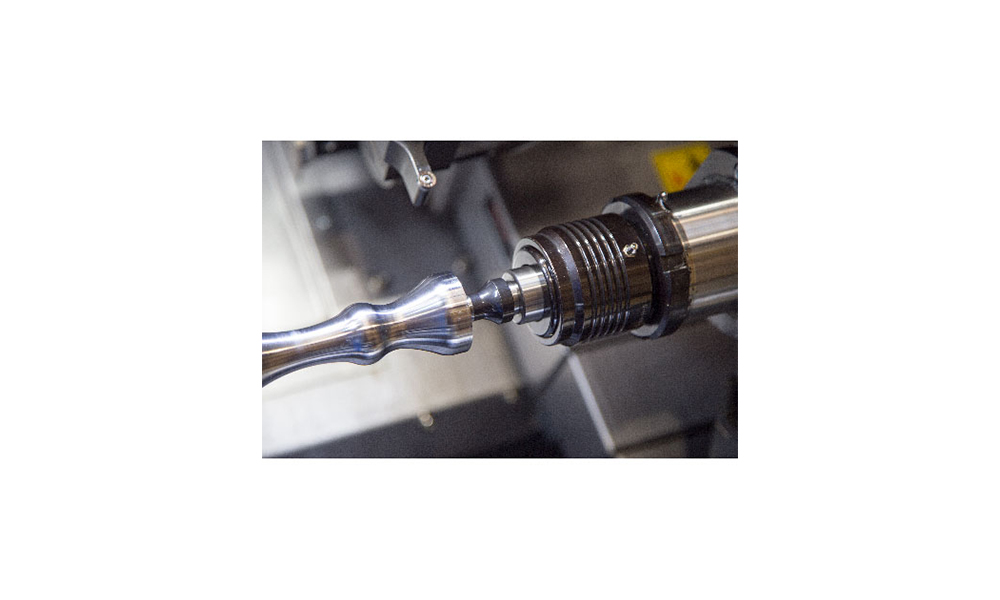

Koník
• vnitřní kužel MT4
• pinola / koník: manuální / hydraulický
• průměr / zdvih pinoly: 70 / 100 [mm]
• elektricky nebo manuálně pozicovaný koník
Instalace
• elektrické připojení 3x400 VAC
• rozměry stroje: 3231 x 1820 x 2380 [mm]
• hmotnost stroje: 3250 [kg]
Vřeteno
• chlazené vzduchem
• výkon vřetene: 10 / 14 [kW]
• vřeteno A2-5
• Přepínatelné rozsahy: 1
• vrtací průměr vřetenem: 56 [mm]
• max. otáčky: 4800 [ot./min.]
• max. otáčky: 3500 [ot./min.]
• průchozí průměr vřetenem: 44 [mm]
• ložiska vřeteníku / vřetena s trvanlivým mazacím tukem
• řemenem poháněné vřeteno
Řízení a elektronika
• zabudované ruční kolečko
• zabudovaný ovládací panel
• NCT 304/19" dotyková obrazovka
• decelerace vřetene pomocí rekuperace
Možnosti a volitelná příslušenství
• myNCT grafické programování
• CAD-CAM software
• kvadratická akcelerace pro vřeteno a motory os
• chybové hlášky přes SMS
• vypnutí stroje z programu
• trojbarevná světelná kontrolka
• green technology
• pomocné výstupy ovládané M funkcemi
• NCT simulator
• vzdálený přístup
• přenosné ruční ovládání
• otočný ovládací panel
• C osa
• vedení nebo posouvání tyčí, tyčový podavač
• chladící medium tělesem nástroje
• programově nastavitelný tlak chladící kapaliny
• odlučovač oleje
• vzduchové chlazení tělesem nástroje
• odlučovač mlhy
• automatický posuv dveří
• rozhraní pro robota
• elektricky ovládané sklíčidlo s rychlou výměnou čelistí
• chytač obrobků a dopravník
• ovládací pedál sklíčídla
• zvýšený točivý moment vřetene motorovou převodovkou
• servo revolverový zásobník s rotačními nástroji
• vřeteno s motorem ovládané kotoučovou brzdou
• zvýšená přesnost polohování vřetene HEIDENHAIN enkodéry
• zvýšená přesnost polohování os HEIDENHAIN pravítky
• připojení pro vzduchovou pistoli
• zvýšený výkon vřetene
• dotyková sonda (manuální / automatická)
• infra dotyková sonda obrobků
• nožní pedál pro koníka
• VDI nástrojový disk
• revolverový zásobník pro 16 pozic
• radiální revolverová hlava s BMT nástroji
• Nastavitelná rychlost výměny nástroje
• chladící kapilina filtrovaná přes filtrační papír
• elektricky ovládané upínací kleštiny
• vyrovnávací podložky a šrouby
• osvětlení stroje
• zcela uzavřený pracovní prostor
• elektricky ovládané sklíčidlo
• řetězový dopravník třísek
