Řídící systém NCT304

Klíčovými komponenty, na kterých je postaven řídící systém jsou poslední ITX 4-jádrový hardware fungující na INTtime realtime prostředí vypracovaný společností tenASys, který je instalovaný na operačním systému Windows.

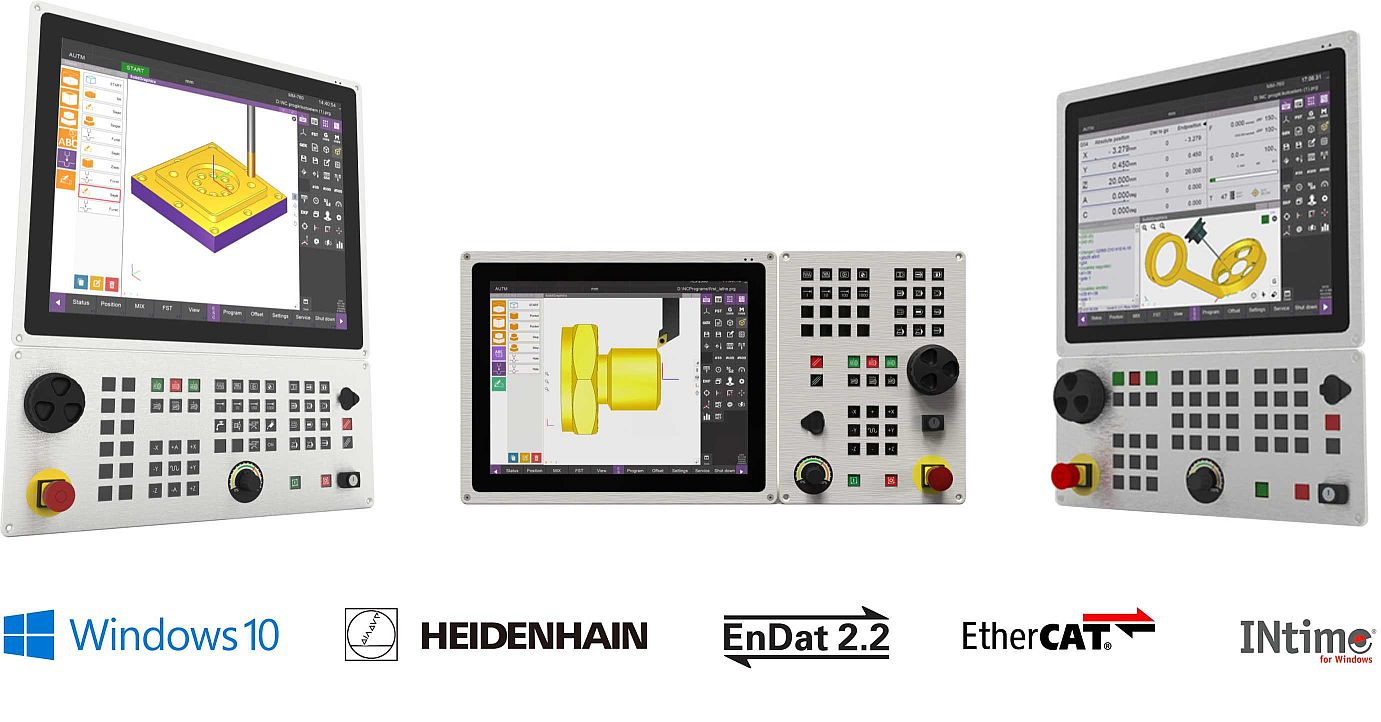

Systém NCT304 je jediný počítač v kompaktním provedení pod monitorem, který ovládá procesy CNC a běh uživatelského prostředí. Dvě jádra procesoru jsou vyhrazena systému Windows a přidruženým aplikacím a zbylá dvě jádra jsou rezervována pro řízení CNC.

Uživatelské prostředí NCT spolu s hardwarem je konstruováno takovým způsobem, aby si jej mohl uživatel přizpůsobit nebo instalovat potřebné aplikace. Díky tomu můžeme nabídnout na trhu zařízení pro takové uživatele, kteří chtějí mít svůj systém přizpůsobený svým požadavkům na míru.

Systém
Software/Hardware
Řízení až 32 os v 8 kanálech
Odměřování Heidenhein EnDat2.2
5 osé obrábění TCP, CPC
ISO G kódy
High Speed and High Precision konturování
Dialogové programování pomocí průvodce
3D simulace, programování maker
záruka 36 měsíců na řídící systém
Operační systém Windows 10 Professional
INtime realtime prostředí

4 jádrový procesor Intel Atom
SSD harddisk 120 GB
15” nebo 19” dotyková obrazovka
životnost displeje 1 000 000 dotyků ve všech bodech
EtherCAT komunikační protokol periferií
USB and Ethernet připojení
Měniče

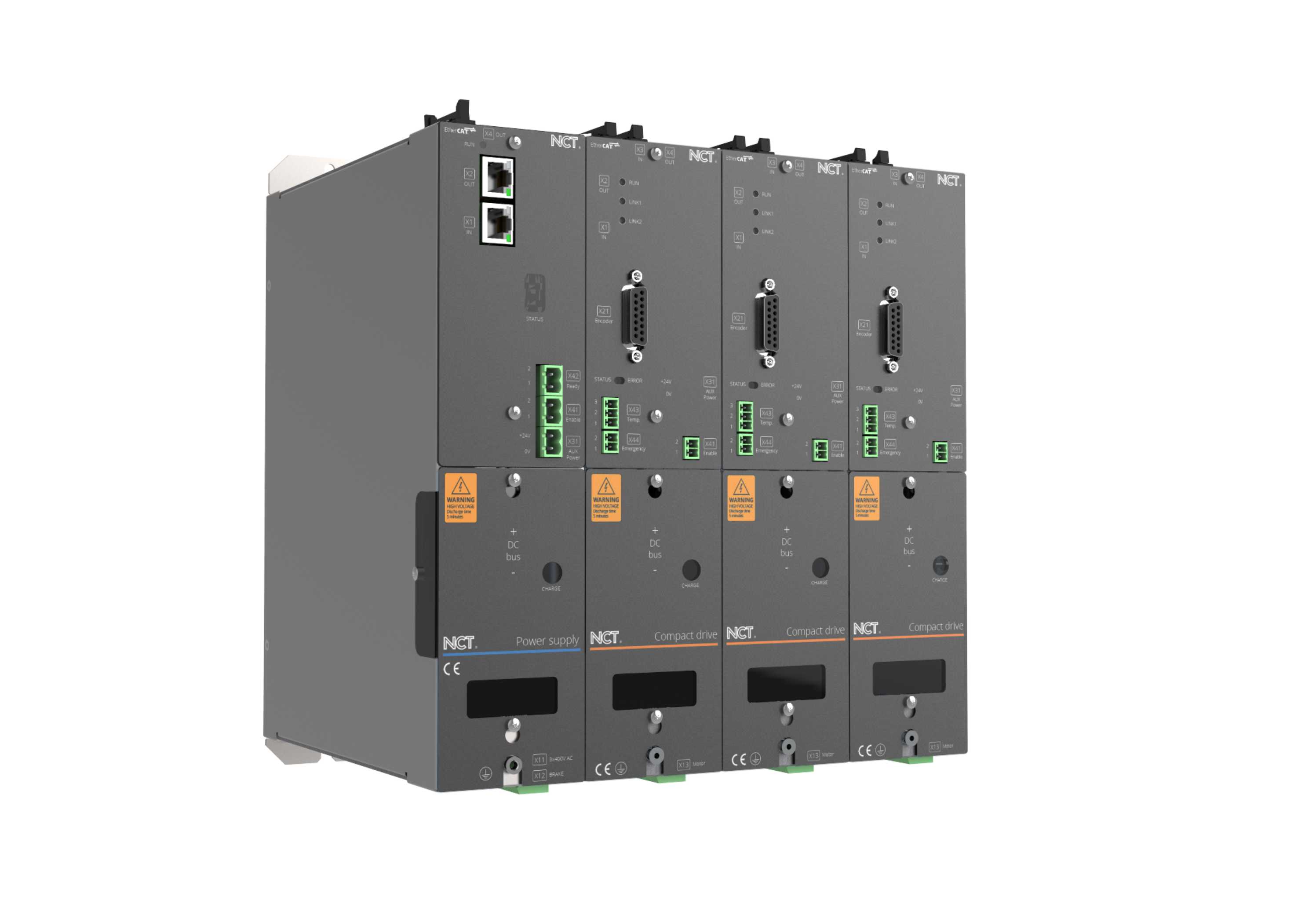

NCT frekvenční měniče jsou prostorově úsporné a ekonomicky konstruované s možností rychlé instalace, kde jsou jednotlivé měniče instalovány vedle sebe bez nutnosti udržovat mezeru mezi měniči. Zařízení obsahuje řízený ventilátor, energeticky úsporné a chráněné sběrnice, sběrnici EtherCAT, SoE sběrnici, které hrají hlavní roli v řízení a diagnostice. Tyto vlastnosti umožňují efektivní monitorování a řízení stroje při současném použití enkodérů EnDAT 2.2, které jsou součástí motorů NCT.
EnDAT 2.2 signal processing, 33 milionů pozic na otáčku
EtherCAT komunikační protokol
Parametrizace z řídícího systému
Proud až 225 A
Nominální výstupní výkon 1,2kVA – 125 kVA
Autotuning
Kvadratická akcelerace a decelerace
Jemná interpolace
Možnost řízení "tandem" modu
High Speed and High Precision Machining (HSHP)
Motory

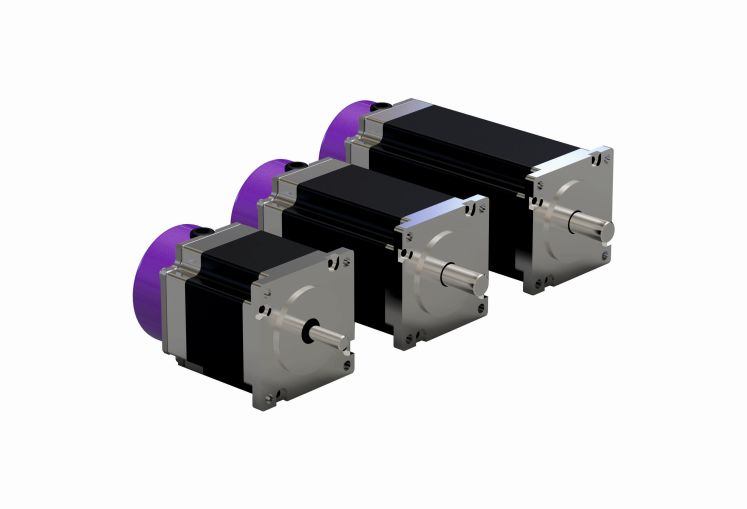

Servomotory řady "A"
Motory s permanentním magnetem jsou synchronní zařízení s osmipólovým vinutím připojeným na stator a osmipólovým rotorem sestaveným z permanentních magnetů. Inkrementální nebo absolutní enkodér je připojen k zadní konstrukci motoru. Statorová část motoru je zcela uzavřená a hřídel s ložisky jsou precizně utěsněny. Konektory jsou také utěsněny. Chlazení motoru probíhá povrchem zcela pasivně bez nutnosti použití externího ventilátoru. Magnetická indukce ve vzduchové mezeře rotoru a statoru má prakticky sinusový průběh, takže je možné kontrolovat moment motoru nezávisle na pozici a přesně kontrolovat otáčky motoru.
Servomotory řady "Ai"
Konstrukce motorů řady Ai je identická s řadou A s výjimkou rotorových magnetů. Díky materiálům jako jsou Neodym nebo Samarium-Cobalt lze s motory dosáhnout větších momentů, vyšších rychlostí a výkonů než motory řady A při zachování stejných rozměrů těla motoru.
EnDAT 2.2 signal processing, 33 milionů pozic na otáčku
Moment 1 Nm – 70 Nm
Tři velikosti těla motoru
Všechny typy velikostí jsou dostupné s brzdou
Tři druhy hřídelí
Teplotní senzor uvnitř motoru
Neodymové magnety, Ai typ
Feritové magnety, A typ
Periferie

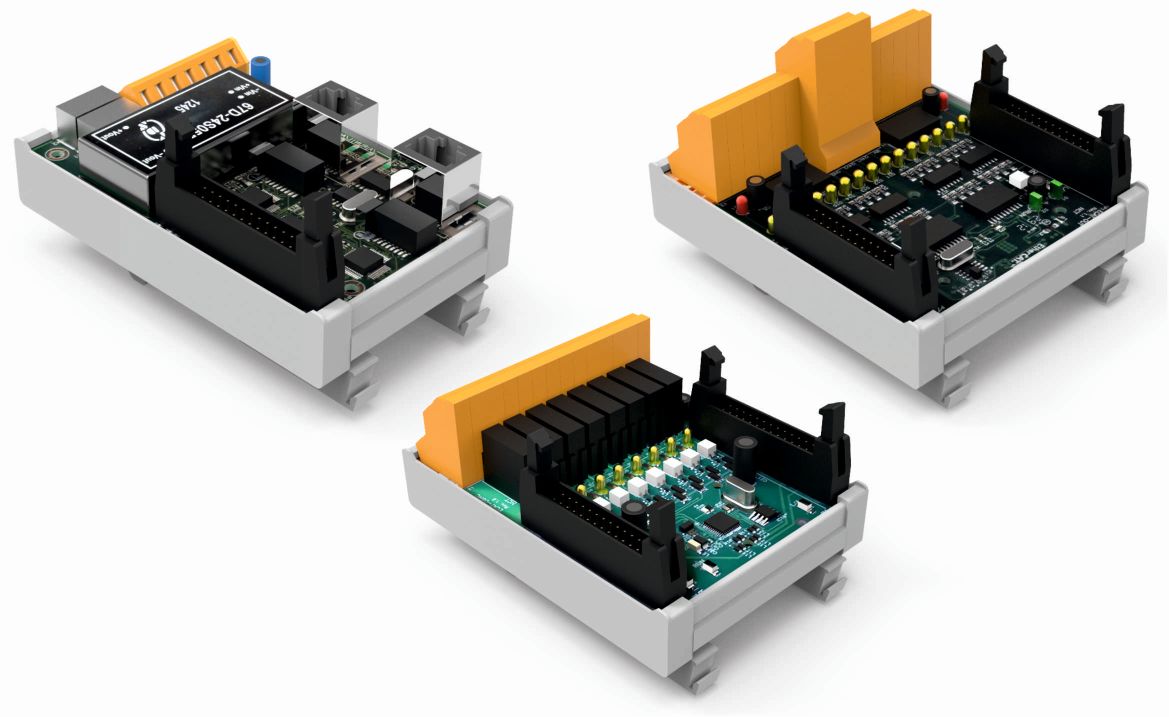

Jednotky periferií systému NCT jsou formovány do série prvků označovány jako „train“. Jednotky jsou propojeny kompaktní sběrnicí plochým kabelem, přičemž veškerá spojení s řídícím systémem je realizováno sběrnicí EtherCAT. Každá jednotka, ať se jedná o periferie, PC nebo měnič má dva EtherCAT porty, které zajišťují vzájemné propojení jednotek a jejich hierarchii. Hlavní jednotkou, která je nutnou součástí každého systému je jednotka označovaná jako „locomotive“. Zajišťuje napájení k ní připojených modulů a komunikaci přes sběrnici EtherCAT. Jednotka obsahuje relé, které signalizují stav systému a jsou součástí bezpečnostního okruhu. Další jednotky nabízejí řadu konektivit, jedná se především o vstupy a výstupy, které jsou v nabídce v galvanicky oddělených verzích. Dostupné moduly jsou zobrazeny v seznamu jednotek nebo v katalogu.
Vstupní modul
Tranzistorové výstupy
Reléové výstupy
Dvoukanálová dotyková sonda
Dvoukanálový modul TTL vstupů / analog a digital výstupů
8+1 kanálový analogový senzor
6-kanálový analogový vstupní modul
Dvoukanálový vstupní modul s CAN BUS výstupem
Dvoukanálové EnDAT 2.2 rozhraní
